कसरी DC सम्पर्ककर्ताहरू र फ्यूजहरू सँगै काम गर्छन्?

I. कार्यात्मक परिभाषा: स्पष्ट रूपमा परिभाषित भूमिकाहरूको साथ एक दोहोरो-तह संरक्षण वास्तुकला

डीसी सम्पर्ककर्ता: एक नियन्त्रण योग्य कार्यकारी स्विच

एक DC contactor एक इलेक्ट्रोमेकानिकल स्विचिंग उपकरण हो जसले नियन्त्रण प्रणाली आदेशहरू अन्तर्गत उच्च-शक्ति DC सर्किटहरू जडान र विच्छेद गर्दछ। चार्जिङ स्टेशनमा यसको मुख्य कार्यहरू समावेश छन्:

चार्जिङ स्टार्ट/स्टप नियन्त्रण: BMS वा चार्जिङ कन्ट्रोलरबाट आदेशमा चार्जिङ मार्ग स्थापना गर्न बन्द हुन्छ, र पूरा भएपछि विच्छेदन गर्न खुल्छ।

•आपतकालीन अलगाव: आदेशहरू प्राप्त गर्दा नियन्त्रित पावर विच्छेदन कार्य गर्दछ जब प्रणालीले असामान्य अवस्थाहरू जस्तै अत्यधिक-तापमान, ओभर-भोल्टेज, वा इन्सुलेशन त्रुटिहरू पत्ता लगाउँछ।

•प्रि-चार्ज व्यवस्थापन: प्रि-चार्ज रेसिस्टरसँग काम गर्दछ मुख्य सर्किट सक्रिय हुनु अघि इनरश करन्ट सीमित गर्न, बस क्यापेसिटरहरूलाई सुरक्षित राख्छ।

डीसी फ्यूज: एक निष्क्रिय परम सुरक्षा उपकरण

फ्यूज एकल-प्रयोग सुरक्षात्मक तत्व हो जसले भरपर्दो रूपमा त्रुटि प्रवाहहरूलाई अपरिवर्तनीय क्षति पुर्‍याउनु अघि अवरोध गर्दछ। DC चार्जिङ स्टेशनहरू र साधारण औद्योगिक फ्यूजहरूमा प्रयोग हुने अर्धचालक-ग्रेड द्रुत-अभिनय फ्यूजहरू बीचको आधारभूत भिन्नताहरू हुन्:

•माइक्रोसेकेन्ड-स्तर प्रतिक्रिया: कन्ट्याक्टर मेकानिकल एक्युएसनको लागि आवश्यक दसौं मिलिसेकेन्ड भन्दा धेरै छिटो।

•वर्तमान-सीमित विशेषता: डाउनस्ट्रीम पावर उपकरणहरू (IGBT/SiC) को प्रतिरोध सीमा भित्र दोष वर्तमान ऊर्जा प्रतिबन्ध गर्दछ।

•DC चाप-शमन क्षमता: पुन: इग्निशन जोखिम बिना 500V–1500V DC प्रणालीहरूमा भरपर्दो अवरोध।

•स्थिति सारांश: सम्पर्ककर्ता नियन्त्रित "सुरक्षा गेट" हो; फ्यूज अपरिहार्य "रक्षाको अन्तिम रेखा" हो।

II। समन्वित मिलानको इन्जिनियरिङ तर्क

चार्जिङ स्टेशन सुरक्षा डिजाइन एउटै घेरामा दुई यन्त्रहरू स्थापना गर्नु भन्दा टाढा छ। तिनीहरूको समन्वय सम्बन्धले स्तरित संरक्षण वास्तुकलाको मुख्य प्राविधिक तर्क बनाउँछ।

विशिष्ट पावर सर्किट टोपोलोजी

ग्रिड इनपुट → AC/DC मोड्युल → DC बस → फ्यूज → मुख्य सम्पर्ककर्ता → प्रि-चार्ज कन्ट्याक्टर + रेजिस्टर → सवारी साधनको इन्टरफेस

सुरक्षा पदानुक्रम र प्रतिक्रिया समय

बेमेल समन्वयबाट विशिष्ट विफलता मोडहरू

कोर डिजाइन मापदण्ड: फ्यूज लेट-थ्रु I²t मान सुरक्षित सम्पर्ककर्ताको I²t मानको सामना गर्ने सर्ट-सर्किट भन्दा कडा रूपमा कम हुनुपर्छ।

III। मिलान र चयनको लागि पाँच प्रमुख प्राविधिक प्यारामिटरहरू

1. मूल्याङ्कन गरिएको भोल्टेज: पर्याप्त मार्जिनको साथ DC-विशिष्ट

DC वर्तमान मा कुनै प्राकृतिक शून्य-क्रसिंग बिन्दु छैन, चाप विलुप्त AC प्रणाली भन्दा धेरै गाह्रो छ। तसर्थ, DC-विशिष्ट उपकरणहरूको लागि चयन तर्क मौलिक रूपमा AC उपकरणहरूबाट भिन्न हुन्छ।

चयन सिद्धान्त: दुबै फ्यूज र कन्ट्याक्टरको मूल्याङ्कन भोल्टेज ≥ प्रणाली अधिकतम DC बस भोल्टेज हुनुपर्छ।

•800V चार्जिङ प्लेटफर्म → सिफारिस गरिएको 1000V DC वा उच्च मूल्याङ्कन

•1500V ऊर्जा भण्डारण प्रणाली → 1500V DC वा उच्च मूल्याङ्कन चयन गर्नुपर्छ

इन्जिनियरिङ चेतावनी: DC-विशिष्ट उपकरणहरूको लागि AC-मूल्याङ्कन गरिएका उत्पादनहरू प्रतिस्थापन गर्न कडा रूपमा निषेध गर्नुहोस्। गल्ती अवरोधको समयमा चापलाई प्रभावकारी रूपमा निभाउन असफल हुँदा विनाशकारी परिणामहरू निम्त्याउन सक्छ।

2. मूल्याङ्कन गरिएको वर्तमान: सम्पर्ककर्ताहरूको लागि मार्जिन, फ्यूजहरूको लागि I²t गणना

DC सम्पर्ककर्ता:

• निरन्तर वर्तमान मूल्याङ्कन चार्जिङ स्टेशन अधिकतम आउटपुट वर्तमान भन्दा बढी हुनुपर्छ।

• ईन्जिनियरिङ् अनुभव कारक: लगभग 1.2× मा सिफारिस गरिएको चयन।

डीसी फ्यूज:

• चयन केवल मूल्याङ्कन गरिएको वर्तमानमा आधारित हुनु हुँदैन; I²t र ब्रेकिङ क्षमता व्यापक रूपमा मूल्याङ्कन गर्नुपर्छ।

• फ्यूज पिघलने I²t सुरक्षित अर्धचालक मोड्युल (IGBT/SiC) को प्रतिरोध I²t भन्दा तल हुनुपर्छ।

• ईन्जिनियरिङ् अनुभव कारक: लगभग 1.5 × मा सिफारिस गरिएको चयन।

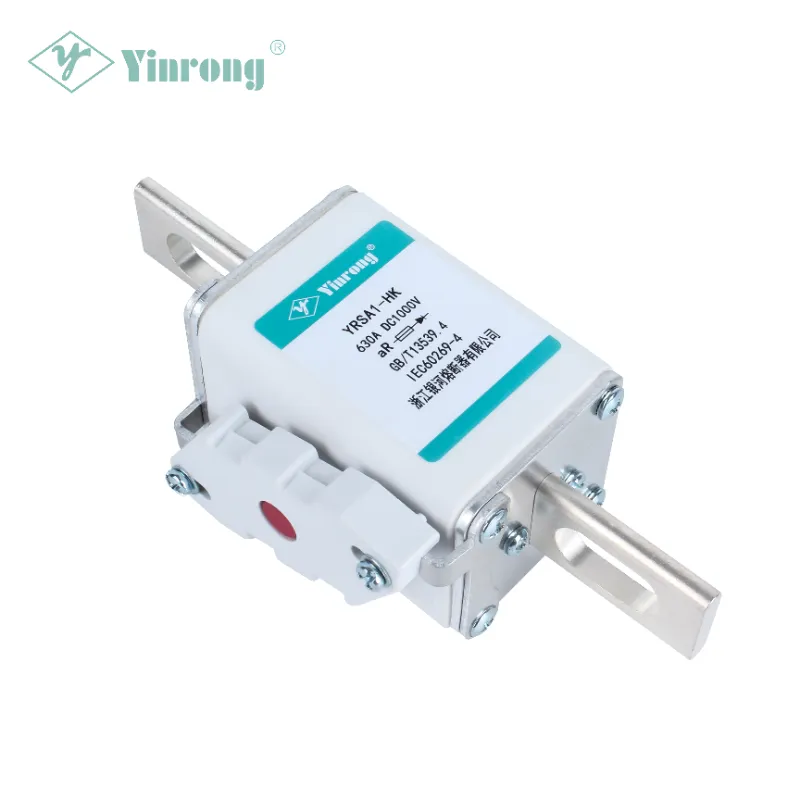

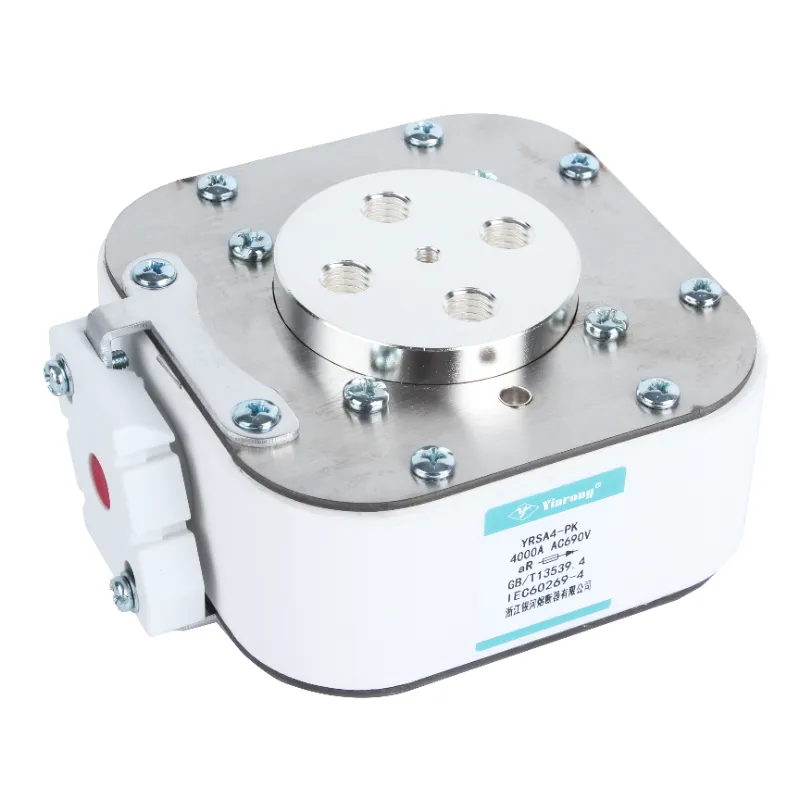

YRSA श्रृंखला Zhejiang Galaxy Fuse ले 690V देखि 1500V सम्म रेटेड भोल्टेजहरू र 10A देखि 3000A सम्म मूल्याङ्कन गरिएका धाराहरू समावेश गर्दछ, जसमा सिल्भर प्लेटेड प्योर कपर वा प्योर सिल्भर वेरिएबल-क्रस-सेक्शन फ्यूज तत्वहरू छन्, उच्च शक्तिको एल्युमिनामा राखिएको छ। मध्यम

3. I²t समन्वय: मिल्दो डिजाइनको कोर प्यारामिटर

I²t (एम्पियर-स्क्वायर-सेकेन्ड) फ्यूज र कन्टेक्टर मिलान चयनमा सबैभन्दा महत्त्वपूर्ण मात्रात्मक सूचक हो।

चयन बाधा सम्बन्धहरू:

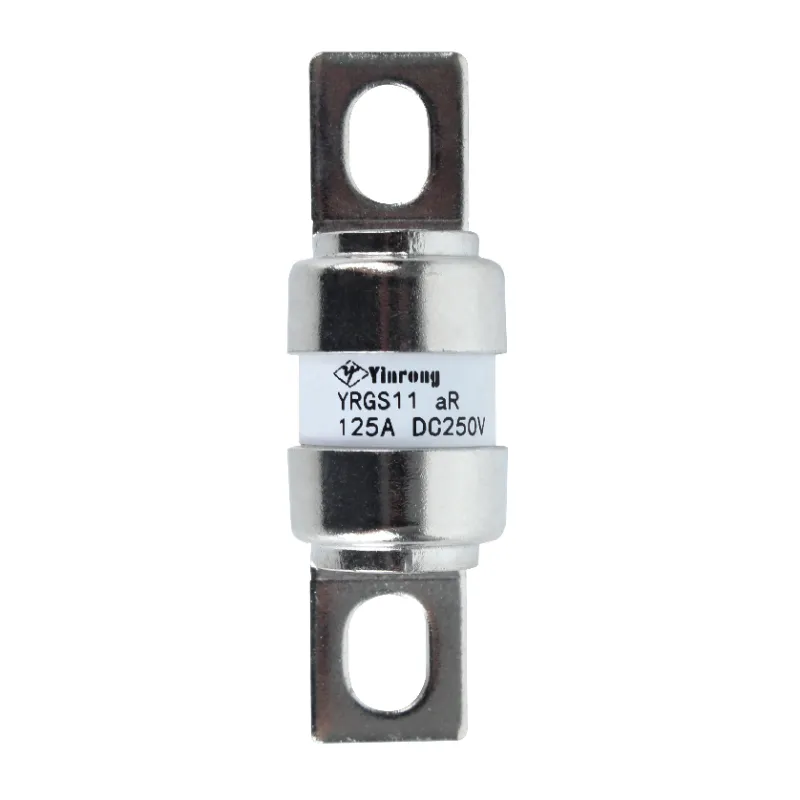

ग्यालेक्सी फ्यूजको द्रुत-अभिनय फ्यूज श्रृंखलाले कम I²t मानहरू, बलियो वर्तमान-सीमित क्षमता, र उच्च ब्रेकिङ क्षमता, तिनीहरूलाई सेमीकन्डक्टर उपकरणहरू र पूर्ण उपकरणहरूको छोटो-सर्किट सुरक्षाको लागि उपयुक्त बनाउँछ।

4. समय-वर्तमान चयनात्मक समन्वय

बहु-स्तरीय सुरक्षा वास्तुकलामा, गल्ती बिन्दुको नजिकको सुरक्षात्मक उपकरण पहिले सञ्चालन गर्नुपर्छ।

5. परिवेश तापमान र derating

चार्जिङ स्टेशनहरू -40°C न्यून तापक्रमदेखि +85°C उच्च तापक्रमसम्म फैलिएको इन्जिनियरिङ आवश्यकताहरूका साथ, वातावरणको विस्तृत दायरामा तैनाथ गरिएका छन्। दुबै फ्यूज र कन्ट्याक्टरहरू वास्तविक परिवेशको तापक्रम अनुसार क्षमता-निर्धारित हुनुपर्छ।

IV। ग्यालेक्सी फ्यूज: डीसी चार्जिङ स्टेशन संरक्षणको लागि व्यावसायिक विकल्प

1980 मा स्थापित,Zhejiang ग्यालेक्सी फ्यूज कं, लिमिटेड R&D, परीक्षण, निर्माण, बिक्री, र आयात/निर्यातलाई एकीकृत गर्ने एक व्यावसायिक फ्यूज उद्यम हो। भूतपूर्व मेसिन बिल्डिङ मन्त्रालय अन्तर्गतको एक प्रमुख उद्यम र चीनमा फ्यूजहरूको अग्रणी निर्माताको रूपमा, कम्पनीका मुख्य उत्पादनहरूले फोटोभोल्टिक डीसी फ्यूजहरू, नयाँ ऊर्जा वाहन फ्यूजहरू, र चार्जिङ स्टेशन फ्यूजहरू समावेश गर्दछ। उत्पादनहरूले IEC 60269, GB/T 13539.4, र अन्य अन्तर्राष्ट्रिय र घरेलु मापदण्डहरूको पालना गर्दछ, र युरोप, अमेरिका, दक्षिणपूर्व एशिया र मध्य पूर्व लगायत 80 भन्दा बढी देशहरू र क्षेत्रहरूमा निर्यात गरिन्छ।

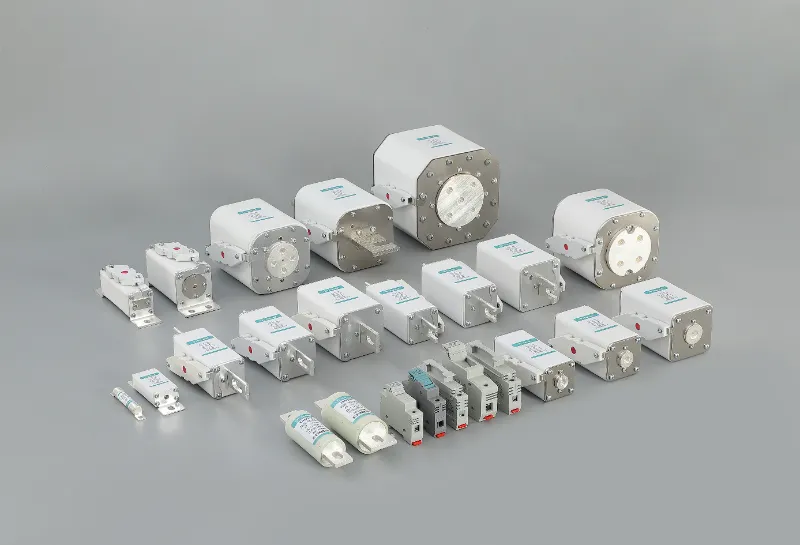

चार्जिङ स्टेशनहरूको लागि सिफारिस गरिएको DC संरक्षण उत्पादन श्रृंखला

ग्यालेक्सी फ्यूजको कोर प्राविधिक फाइदाहरू

•पूर्ण-श्रृंखला अन्तर्राष्ट्रिय प्रमाणपत्रहरू: धेरै शृङ्खलाहरूले TÜV, UL, CE, र CQC प्रमाणपत्रहरू पास गरेका छन्। व्यवस्थापन प्रणालीहरूले IATF 16949, ISO 9001, ISO 14001, र ISO 45001 लाई कभर गर्दछ।

•परिपक्व समन्वय समाधान: मुख्यधारा DC contactors र परिपक्व चयन समाधान संग व्यापक ईन्जिनियरिङ् समन्वय अनुभव।

• पूरा प्राविधिक डेटा समर्थन: मापन गरिएको I²t कर्भहरू प्रदान गर्दछ र सम्पर्ककर्ताहरूसँग सटीक समन्वय गणनाहरू सहज बनाउन वर्तमान कर्भहरू काट्छ।

• गहिरो प्राविधिक संचय: फ्यूज उत्पादन निर्माणको लागि 48 भन्दा बढी उपयोगिता मोडेल र आविष्कार पेटेन्टहरू राख्छ, र 2017 मा राष्ट्रिय उच्च-टेक उद्यमको रूपमा मान्यता प्राप्त भयो।

• उद्योग मानक सहभागिता: उत्पादनहरूले GB/T 13539.4, IEC 60269, र धेरै अन्य अन्तर्राष्ट्रिय र घरेलु मापदण्डहरूको पालना गर्दछ।

V. निष्कर्ष

DC चार्जिङ स्टेशनहरूमा सम्पर्ककर्ताहरू र फ्यूजहरूको मिलानलाई प्राविधिक रूपमा संक्षेप गर्न सकिन्छ: कार्यात्मक लेयरिङ, समय समन्वय, र प्यारामिटर इन्टरलकिङ।

• फ्यूजले IGBT/SiC र अन्य पावर सेमीकन्डक्टरहरूको सुरक्षा सुनिश्चित गर्न माइक्रोसेकेन्ड-स्तरको सर्ट-सर्किट वर्तमान अवरोध गर्छ।

• सम्पर्ककर्ता नियन्त्रित स्विचिङ व्यवस्थापन, सामान्य स्टार्ट/स्टप र आपतकालीन अलगाव आदेशहरू कार्यान्वयन गर्न जिम्मेवार छ।

•दुई आपसी ब्याकअप रिडन्डन्सीको रूपमा सेवा गर्दछ, एक दोहोरो सुरक्षा बाधा बनाउँछ।

जब ठीकसँग मेल खान्छ, प्रत्येकले स्तरित रक्षाको साथ आफ्नै कर्तव्यहरू प्रदर्शन गर्दछ; बेमेल हुँदा, नतिजाहरू सुरक्षा विफलतादेखि उपकरणहरू बर्नआउटसम्म हुन्छन्।

उच्च-गुणस्तरको फ्यूज R&D र निर्माणमा ४० वर्षभन्दा बढी समर्पणको साथ, Galaxy Fuse DC चार्जिङ स्टेशनहरूका लागि सुरक्षित र भरपर्दो सर्किट सुरक्षा समाधानहरू उपलब्ध गराउन प्रतिबद्ध छ।

DC चार्जिङ स्टेशन सुरक्षा प्रणाली वा सम्पर्ककर्ताहरूसँग समन्वयको लागि फ्यूज चयनमा प्राविधिक समर्थनको लागि, कृपयाGalaxy Fuse प्राविधिक टोलीलाई सम्पर्क गर्नुहोस्.
